Для передачи данных счетчиков воды, компания B Meters предлагает проводные и беспроводные системы M-Bus. Использование автоматизированного сбора показаний со счетчиков воды позволяет:
- уменьшить время сбора данных;
- исключить ошибки оператора при считывании показаний;
- обнаружить неисправности приборов учета;
- обнаружить попытки мошенничества.
Использование интерфейса M-Bus для передачи показаний позволяет использовать стандартное оборудование и программное обеспечение, а также интегрировать водосчетчики B Meters в уже существующие системы.
Оборудование для проводной системы считывания показаний счетчиков воды B Meters
Для подключения водосчетчиков B Meters к сети M-Bus компания разработала модули RFM-MB1 и RFM-MB2. Модули могут быть подключены к любому стандартному M-Bus мастеру. Основные характеристики модулей:
- питание от сети M-Bus, резервное питание от встроенной батареи сроком на 1 год;
- скорости передачи: 300, 2400, 9600 бод;
- поддержка первичной и вторичной адресации;
- длина кабеля – 3 м;
- класс защиты корпуса – IP65;
- передаваемые данные: первичный адрес, код производителя, единица измерения объема (литры), накопленный объем;
- передаваемые сообщения об ошибках: низкий заряд батареи питания, отрицательный расход, превышение максимального расхода в течение более чем 10 мин, попытка мошенничества (магнитное влияние или вмешательство в работу оптического датчика).

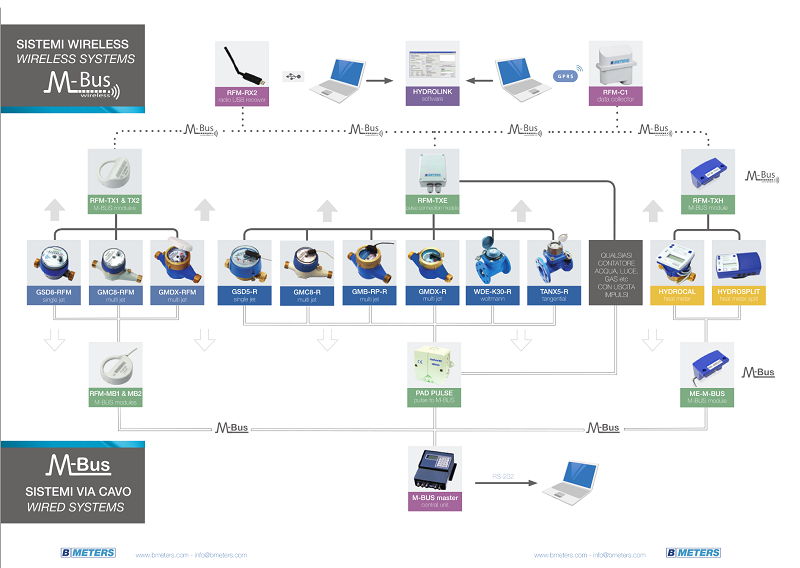

Оборудование для беспроводной передачи данных счетчиков воды B Meters
Беспроводная система сбора данных с водосчетчиков B Meters строится на основе стандарта беспроводного M-Bus (wM-Bus). Для этого счетчики воды оснащаются модулями RFM-TX1 или RFM-TX2. Основные характеристики модулей:
- диапазон рабочих частот: 868 МГц;
- мощность передатчика:
- элемент питания: литиевая батарея со сроком службы 10 лет;
- класс защиты корпуса – IP65;
- передаваемые данные: заводской номер, дата считывания показаний, накопленный объем, накопленный объем за последние 13 месяцев, объем, накопленный при отрицательном расходе;
- передаваемые сообщения об ошибках: низкий заряд батареи питания, отрицательный расход, превышение максимального расхода в течение более чем 10 мин, попытка мошенничества (магнитное влияние или вмешательство в работу оптического датчика), возможная утечка.
Для интегрирования в беспроводную систему M-Bus водосчетчиков с импульсным выходом применяется модуль RFM-TXE, имеющий аналогичные характеристики и позволяющий подключить до двух счетчиков.

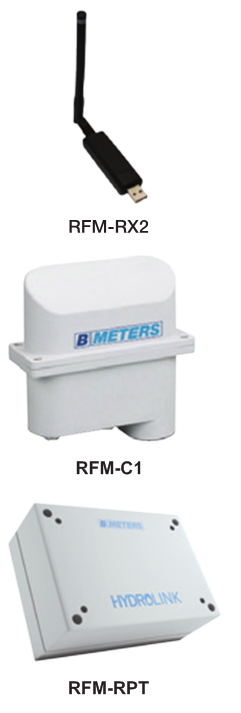

Для считывания данных со счетчиков воды может применяться либо концентратор RFM-C1 либо приемник RFM-RX2.
Концентратор RFM-C1 осуществляет автоматический сбор показаний водосчетчиков и их передачу по каналам GSM/GPRS. Дальность действия концентратора составляет 300 м. Устройство питается от литиевой батареи со сроком службы 5 лет (при двух считываниях и одной передаче данных в месяц).
Приемник RFM-RX2 имеет интерфейс USB и может быть подключен, например, к ноутбуку. Дальность действия приемника – до 400 м.
Для увеличения дальности передачи между водосчетчиками и приемниками используется ретранслятор RFM-RPT.
Компания B Meters производит счетчики воды, подготовленные для установки указанных модулей передачи: GSD8-RFM, GMC8-RFM, GMDX-RFM.
